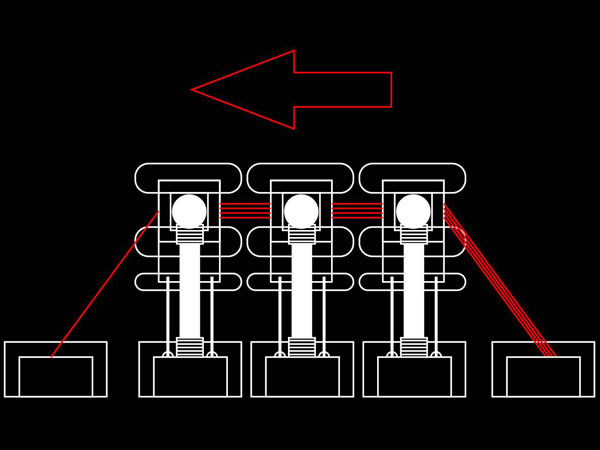

محطة ضخ عائمة

مضخة عائمة + أنبوب FRR + جهاز زيادة الضغط للحاوية + محور
محطة ضخ تقليدية

بسبب التكاليف العالية جداً للإستثمار في محطات الضخ التقليدية، الحكومة هي المصدر الرئيسي للأموال.

إذا لم تستطيع الحكومة بناء محطات الضخ هذه، فإن الناس التي تعيش في هذه الأماكن يعانون أحياناً بشكل كبيرة نتيجة لذلك.

هذه الصورة توضح أرض جافة قريبة لنهر النيل في السودان.

عيوب محطات الضخ التقليدية
1. مشاريع البناء والمباني الكبيرة.
2. متطلبات بنية تحتية كبيرة.
3. التركيب المعقد.
4. استثمار رؤوس أموال ضخمة

هدفنا هو جلب الماء من النهر إلى الناس التي تحتاجها بتكاليف منخفضة جداً لنظم ري بمحور مركزي. ما يلي هو حلول الضخ الخاصة بنا التي هي أسهل بكثير وأقل تكلفة في البناء.

نظام الري بالمضخة العائمة Rainfine تشمل:
1. محطة ضخ عائمة.
2. أنبوب FRP في موقع المزرعة.
3. محطة ضخ زيادة الضغط للحاوية.
4. معدات الري المحوري.

محطة ضخ عائمة

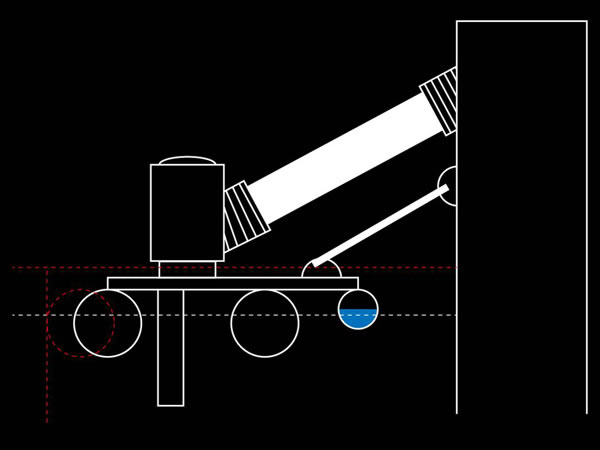

محطة ضخ عائمة Wu-Wang
1. محطة الضخ هذه لقد تم بنائها في الصين في عام 2000.
2. المحطة لديها 25 2.8m3/s لكل مضخة x 25=70m3/s.
3. طاقة الضغط الهيدروليكي عبارة عن 4 m.
4. ليس هناك الحاجة للفحص.
5. متطلبات أقل للأعمال المدنية.
6. تقوم بضخ الماء النظيف الموجود على سطح النهر.
7. سهولة البناء (4 شهور فقط).
8. يمكن أن يتم بنائها في أي مكان على طول النهر.
9. تكاليف الإستثمار أقل بكثير بالمقارنة بنظم الضخ التقليدية.

ميزة محطة ضخ عائمة
1. يمكن أن يتم بنائها في مكان على طول النهر.
2. الفحص غير ضروري.
3. أدنى متطلبات للبناء.
4. إنتاج مصنع معياري.
5. التجميع والتشغيل السهل وفي فترة قصيرة.
6. التشغيل الآمن والموثوق به.
7. تكاليف صيانة منخفضة.
8. تكاليف منخفضة جداً للإستثمار (حوالي 20% من تكاليف المضخة التقليدية).

إنتاج أنبوب FRP في مواقع المزرعة
  • إننا نحتاج أنبوب (FRP) البلاستيكي المقوى ذو ألياف زجاجية 1400mm x 16km
    من أجل توصيل محطة الضخ بالخزان.
  • الأعمال المدنية لأنبوب FRP
    الطول هو 16km،
    القطرهو 1.6Mpa ،1400mm،
    فقد الإحتكاك هو 1m/km>
  • الأعمال المدنية الكلية للأنابيب
    عرض أنبوب DN1400 هو 2450mm
    الأعمال المدنية للأنابيب لكل متر هي 8m3
    الأعمال المدنية للأنابيب 16km هي 16000*8=128000m3
  • 1. الشحن عن طريق شاحنات
  • 2. التحميل
  • 3. حفر الأرض
  • 4. وضع الأنابيب
المعدات الضرورية لوضع الأنابيب
  • حفارة: 2 حفارة
  • رافعة 16 طن: 1 رافعة
  • شاحنة: 3 شاحنات
تكاليف شحن الأنبوب من الصين إلى السودان

1. تكاليف شحن حاوية 40’ من السودان تقدر بـ US$2,300.
2. حاوية واحدة يمكن تحمل فقط أنبوبة واحدة 12m.
3. تكاليف الشحن البحري حوالي: 16,000m/12m xUS$2,300 = US$3,068,200
4. تكاليف شحن الأنبوب لكل متر: US$2,300/12m = US$191.00.
5. تكاليف الشحن البري من الصين إلى أقرب ميناء ومن السودان إلى موقع Alrawabi مكلف جداً (تقريباً نفس تكاليف الشحن البحري).
6. تكاليف الشحن لكل متر تصبح مكلفة جداً.
إذا قمنا بشراء أنبوب من مصر أو تركيا، فإن تكاليف الشحن تكون أقل قليلاً من الموجود في الصين ولكن لا تزال عالية.

الحل الذي نقترحه هو نقل واحد من مرافق تصنيع الأنابيب الصينية إلى موقع Alrawabi.
  • معدات التصنيع: 12x40'HC
  • معدات الإختبار: 2x40’HC

محطة ضخ زيادة الضغط للحاوية
محطة ضخ زيادة الضغط للحاوية هي عبارة عن وحدة بحاويات 2×40′.

  • كل حاوية لديها 4 مضخات تم تصنيعهم كلهم في المصنع.
  • ليس هناك الحاجة إلى التجميع في موقع المزرعة. مطلوب فقط قاعدة خرسانة لتثبيت الحاوية.

يتم إستخدام محرك ديزل لتوفير الطاقة للمضخة.

مميزات محطة ضخ زيادة الضغط للحاوية
1. يمكن تصنيعها وتجميعها في المصنع.
2. يتم ضمان الجودة في إنتاج المصنع.
3. تكاليف شحن منخفضة للحاويات القياسية.
4. ليس هناك الحاجة إلى فنيين محترفين في موقع التشغيل.
5. تكاليف منخفضة للتركيب والتجميع في الموقع.
6. تكاليف صيانة منخفضة.
7. يمكن أن يتم نقلها في المستقبل.

القناة ونظام الفلتر
  • بناء قناة الماء
  • نظام الفلتر للقناة

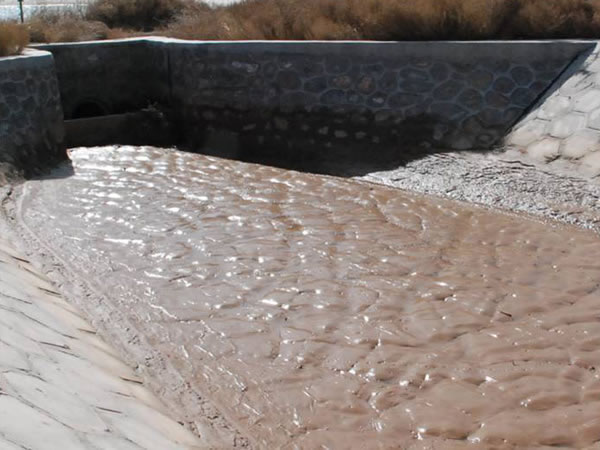

لقد تم بناء هذا الجدار من أجل منع الرواسب الموجود في قناة التدفق الزائد.

  • قناة تنقل معدات الحفر بجانب القناة المراد حفرها. يجب أن يتم الحفر بشكل منتظم مرة في العام.
  • مصرف المياه الموجود بين القناة الرئيسية وغرفة فصل الحصي تمنع الرواسب من التدفق في الخزان.
  • الغشاء الأرضي HDPE يتم تركيبه في قاع السد من أجل الحماية من تسرب الماء وحماية جانب قناة الماء.
مشروع في السودان
  • إذا قمنا ببناء خط أنابيب المضخة في مكان منخفض،
  • فيمكننا بناء محطة الضخ هنا.


  • الطول الكلي: 5.51km
    إرتفاع (عالي): 393m
    إرتفاع (منخفض): 363m
    الفرق بين القمة والنهر 30 متر.
  • هذه هي الأنبوبة الرئيسية التي تكون 5.51km للقطاع الأول 31 محور.
  • الجزء الثاني من الأنبوبة الرئيسية حوالي 3.16km
    إرتفاع (عالي): 413m
    إرتفاع (منخفض): 393m.
    الفرق من القمة والنهر حوالي 20 متر.
  • هذه هي المرحلة الأولى لـ 32 محور.
  • هذه هي المرحلة الثانية لـ 32 محور.

عرض المشروع
1. نحن سنقوم ببناء محطة ضخ عائمة مشابهة لمحطة ضخ Wu-Wang.
2. معدل التدفق الكلي للمحطة لـ 64 محور يجب أن يكون 12,800m3/hr (3.47m3/s).
3. طاقة الضغط الهيدروليكي المرحلة الأولى هو 40m بتدفق 6,400m/3/hr(1.78m3/s) لـ 32 محور وطاقة الضغط الهيدروليكي المرحلة الثانية هو 30m بتدفق 6,400m3/hr(1.78m3/s) لـ 32 محور.
4. إن الإستهلاك الكلي للطاقة لمرحلتين حوالي 3.9 MW.
5. كل مضخة يمكن أن توفر ماء لـ 8 محاور. 8 محطات ضخ مطلوبة لـ 64 محور.

حساب تكاليف Alrawabi
تكاليف المعدات:

1. محطة ضخ رئيسية: US$1,000,000 مضخة: 3×1.78m3/s 40m محرك رئيسي: 3x 700kw /10kv نظام عائم.
2. محطة ضخ زيادة الضغط: US$900,000 مضخة: 3x 1.78m3/s 30m محرك رئيسي: 3x600kw/10kv غرفة المضخة.
3. مضخة الحاوية: US$900,000 200m3/hr × 8 مضخات × 8 وحدات = 12,800 m3/hr(3.6m3/s)
4. معدات أنبوب FRP والشحن: US$300,000
5. أنبوب 8.67km: US$420.00/m x 8.67km = US$3,641,400 أنبوب FRP 0.6Mpa: 1,400mmx20.5mm، 186kg/m
المجموع الإجمالي: US$6,740,000
ملاحظة: لم يتم إضافة تكاليف القناة والسد إلى الحساب المذكور أعلاه.

التكاليف الكهربائية للماء لكل متر مربع:
إذا قمنا بإستخدام هذا النظام، فإن الطاقة الكهربائية الكلية المطلوبة عبارة عن:
محطة الضخ الرئيسية: 3x700kw=2,100kw
محطة زيادة الضغط: 3x600kw=1,800kw
الطاقة الكهربائية الكلية المطلوبة: 2,100kw+1,800kw=3,900kw
رسوم الطاقة الكهربائية في السودان حوالي 0.20SDG/kwh.
تكاليف الطاقة في الساعة: 3,900kw x 0.20SDG/kwh=780.00SDG
الماء المستخدم في الساعة: 2.10m3/s × 3 مضخات ×3600s = 21,600 m3
لذلك تكاليف الماء لكل متر مربع حوالي: 780SDG/ 21,800m3 = 0.036 SDG/m3 (US$0.0045/m3)
هذا أرخص بكثير من إستخدام نظام بمحرك ديزل.

تكاليف المعدات للماء لكل متر مربع
1. الإستثمار الكلي للمعدات حوالي US$6,740,000:
إذا يمكن إستخدام هذا النظام لمدة 6 سنوات، فإن حجم الإستثمار في عام يكون حوالي: US$6,740,000 /6= US$1,123,333
2. الماء الذي يتم ضخة من النهر في العام: 1.78m3/s × 3 مضخات × 3600s × 24 ساعة × 300 يوم=138,412,800m3
3. تكاليف الإستثمار للماء لكل متر مربع: US$1,123,333 / 138,412,800m3= US$0.008/m3

التكاليف الكلية للكهرباء والمعدات:
التكاليف الكلية (تكاليف الإستثمار + الطاقة الكهربائية) US$0.008 × 8 + 0.036 SDG=0.10 SDG/ m3

نسبة تكاليف الماء في إنتاج البرسيم الحجازي:
إذا 1000m3 ماء يمكن أن تنتج 1 طن من البرسيم الحجازي.
فإن تكاليف الماء في 1 طن برسيم حجازي: 0.10SDG ×1000 = 100.00SDG
القيمة من US$ إلى SDG هي 8:1
تكاليف الماء في 1 طن برسيم حجازي حوالي 100SDG/ 8= US$12.50
إذا كان سعر البرسيم الحجازي US$320.00/طن
فإن تكاليف الماء في 1 طن برسيم حجازي: US$12.5/320=4%

يمكننا حساب تكاليف الماء من الحفر المثقبة المنتجة بإستخدام طاقة محرك الديزل.

حساب تكاليف نظام الآبار المحفورة بمحرك ديزل

هذا نظام محوري بإمداد ماء من الآبار المحفورة المدفوعة بمحرك ديزل.

تكاليف الديزل للماء لكل متر مربع:
1. محرك الديزل لمحور 50ha عبارة عن 140kw، إستهلاك الديزل حوالي 36L/h
2. تكاليف الديزل في السودان حوالي US$0.60/L.
3. تكاليف الديزل لكل ساعة: 36L/h ×US$0.60 = US$21.00
4. كمية الماء من البئر المحفور عبارة عن 200m3/h.
5. تكاليف الماء لكل متر مكعب: US$21.00/200m3= US$0.11
6. تكاليف الطاقة الكهربائية حوالي US$0.0045/m3 وهي عبارة عن 4% من تكاليف الديزل.

تكاليف معدات الماء لكل متر مكعب:
1. تكاليف إستثمار محرك الديزل والبئر حوالي US$180,000/محور.
2. إذا قمنا بإستخدامه لمدة 6 سنوات، فإن الإستثمار في كل عام يكون: US$180,000/6= US$30,000
3. الماء الذي يتم ضخة من البئر في كل عام حوالي 200m3/h × 24 ساعة × 300 يوم= 1,440,000m3
4. تكاليف إستثمار الماء لكل متر مكعب: US$30,000/1,440,000= US$0.028 /m3.
5. تكاليف النظام العائم US$0.008/m3 وهي عبارة عن 28% من نظام البئر.

التكاليف الكلية للديزل والمعدات:
1. التكاليف الكلية للماء: US$0.028+US$0.11 = US$0.138 /m3
2. 1000 طن من الماء يمكن أن ينتج 1 طن من البرسيم الحجازي، تكاليف الماء لكل طن من البرسيم: US$0.138 /m3 x1000= US$138.00.

نسبة تكاليف الماء في طن واحد من البرسيم الحجازي:
إذا كان سعر البرسيم الحجازي US$320.00/طن.
فإن تكاليف الماء في 1 طن برسيم حجازي عن طريق البئر: US$138/320=43%

بالنسبة للنظام العائم، فهذا الرقم عبارة عن 4%.

الخلاصة
النقاط الرئيسية للمشروع هي:
1) المضخة العائمة يمكن أن توفر كمية ضخمة من الأموال لتكاليف البناء.
2) أنبوب FRG الذي يتم إنتاجه في الموقع يمكن أن يوفر الأموال عن طريق تجنب تكاليف الشحن الكبيرة.
3) مضخة زيادة ضغط الحاوية توفر تكاليف تركيب الأعمال المدنية وهي سهلة التجميع بشكل كبير.
4) تكاليف الماء منخفضة جداً لإنتاج المحاصيل.
5) تكاليف الماء من حفر البئر عن طريق الديزل عبارة عن 43% من قيمة مبيعات البرسيم الحجازي.
6) تكاليف الماء من محطة الضخ العائمة هي فقط 4% قيمة مبيعات البرسيم الحجازي.
7) هذا سوف يجلب فرص زراعية رائعة من أجل الأماكن الفقيرة في أفريقيا.
