إن تصميم الجملون هو أهم جزء في نظام الري بالرش. لهذا تقوم شركة Rainfine بحساب الماكينات الهيكلية بدقة واختبار أنظمة الري في الظروف الصعبة. إن أنظمة الري المحوري الخاصة بنا متينة بما في الكفاية لتحمل 20 سنة من الحمل بدون أن تنحني أو تنكسر.

أثنين خيارات للأنبوب
1. الأنبوب المجلفن 8"، 6 5/8"، 5 9/16"
2. أنبوب مجلفن مع بطانة بولي 8"، 6 5/8"، 5 9/16" للماء الخاص

أحواض الجلفنة
الأبعاد الداخلية: 14,000 طول ×1,200 عرض ×2,000mm عمق
المزود: من قبل W. Pilling لشركة Riepe، ألمانيا، أكبر مصنع أحواض في العالم.
ثخانة جدار 50mm، لوحة أوروبية من درجة خاصة (أنظر للتحليل في الأسفل)
التحليل النموذجي: C، .08% ؛ Mn، .5% ؛ P، .02% ؛ Si، مقدار ضئيل فقط
حجم الزنك للحوض: 90 طن
وزن الحوض: 25,150kgs
معايير الجودة: BS-729, ASTM-A123

إن التصميم المشترك المرن هذا يجعل المحور قوي ومرن بما فيه الكفاية لمواجهة الدوران أو التضاريس الجبلية في خلال الحركة. لإن المقرن المصنوع من الألومنيوم سوف ينكسر إذا كانت الجسور غير محاذاة بشكل جيد، مما قد يسبب تسرب للماء وهبوط ضغط الماء، لقد قمنا بتصميم لوحة التحكم لإيقاف النظام و وقف الماكينة عندما ينخفض ضغط الماء. إن لوازم الأنابيب المطاطية تساعد على تخفيض المقاومة وإحتكاك الماء.

نحن نستخدم نظام التسخين الكهربائي ذات تردد عالي لتسخين كلا الطرفين للقضبان الفولاذية ونستخدم ماكينة التشكيل بالطرق لتشكيل هذه القضبان. عندما يتم قطع القضيب، فإن القضيب الفولاذي وقطعة الرأس لديها نفس البنية الجزيئية. يمكن لقضيب الدعامات أن يتحمل 60,000psi. نحن نستخدم قضبان ذات قطر 22mm بدلاً من 19mm، مما يجعل قضبان الدعم التي لدينا أقوى من تلك التي في السوق.

أثنين خيارات للمقرن
1. مقرن بالنوع المعياري
2. مقرن بالنوع العام
وحدات تأتي مجمعة مسبقاً
تصميم عالمي
تركيب لمفتاح ربط واحد سهل
تصميم مقاوم للـ UV

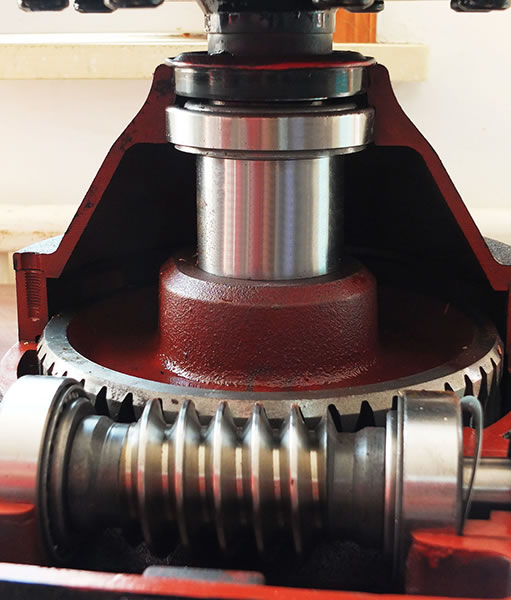

أثنين خيارات لصندوق التروس
1. معيار Cummins (يسار):
المادة: الحديد الرمادي HT250
مادة القضيب: فولاذ مطروق ذو قوة عالية
زاوية ضغط التروس والقضيب اللولبي هي 14 1/2 درجة
2. صندوق تروس Rainfine قوي (يمين):
المادة: حديد دكتايل HT300
مادة القضيب: فولاذ 45

تم تعديل زاوية ضغط التروس وقضيب اللولبي
تحسين كبير أكثر من الموديلات القياسية
مصممة خصيصاً للاستخدام في الطقوس الدافئة التي يتم استخدام نظام الرش أكثر من 300 يوم في السنة

أثنين خيارات للإطارات
1. إطارات مطاطية:
11.2×38: إزالة وطفو جيد
14.9×24: إطار هوائي لا أنبوبي، لتحمل الجسور الأثقل والأطول
16.9×24: طفو أكثر لتحمل جسور أطول
2. إطارات بلاستيكية:
جنوط: 10×38 مع مساند بلاستيكية (16 قطعة×4kgs لكل وحدة)
حجم مماثل لإطارات المطاطية 14.9×24
غير مسطحة/ حماية UV
تغيير المساند / من دون صيانة

الوصلة المنحنية: M X M، M X F، M X B، ذراع حفر وعادي

نحن نستخدم اللحام الأوتوماتيكي لتصنيع أنابيب توصيل منتظمة وذات جودة عالية. باستخدام تكنولوجيا الحفر المطورة في ألمانيا فإنها تعطي الأنابيب المنحنية توصيل قوي لمخارج الأنابيب، مما يخفض أي ضرر للوصل المنحنية عندما تهتز الرشاشات.

صندوق البرج
تقدير الموصل 600V في 16amp بالدقيقة
تقدير المفاتيح المحاذاة 277V في 15amp تم الاختبار إلى 10,000,000 دورة.
تقدير مفتاح On-off 600V في 10amps.

مواصفات الكابل
- 4# 14 مقياس، 6# 18 مقياس
- 4# 12 مقياس، 6# 14 مقياس
- 4# 10 مقياس، 6# 14 مقياس
- الـ PVC الداخلي يغطي ثاخنة 30mil
- درع ألومنيوم 8mil
- إن غطاء البوليثين الخارجي ذو كثافة عالية لديه ثخانة 15mil
- مقاومة ضد ضوء الشمس
- الحماية من الرطوبة والأوساخ
