نظام الري بالرش (محور قابل للجر)

نظام الري بالرش ذو محور قابل للجر
إن المحور المركزي القابل للجر يسمح للمزارعين بأن يقوموا بتحريك نظام الرش في الحقل. قد يتغير إتجاه المحور المتحرك عند العمل أو عندما يتم جره. عند القيام بعملية الجر، قم بقفل إتجاه الإطار لكي تحصل على تحكم أكثر. يتطلب قابل فولاذي للجسر الأول والأخير لجر المحور المركزي.

دليل المستخدم
قم بالنقر على الخيارات التالية للحصول على المزيد من المعلومات المتعلقة بماكينة الري ذات محور مركزي الخاصة بنا:
  • 1. النقطة المحورية
  • 2. مولد ديزل
  • 3. الجسور
  • 4. المُعلق
  • 5. مسدس رش المياه
  • 6. المرشة
  • 7. حاقن المواد الكيميائية
  • 8. فلاتر متعددة
  • 9. نظام الرجوع والوقف الأوتوماتيكي
  • 10. الشحن
  • 11. التركيب
  • 12. قطع الغيار والضمان
1. النقطة المحورية

إن البرج المركزي للفولاذ المجلفن بالساخن لديه لوحة أساسية مع نظام غلق ورجوع للوراء أوتوماتيكي، قياس للضغط، ضوء نقطة المحور وحلقة التجميع الكهربائية.

مواصفات النقطة المحورية
حجم زاوية الساق: 100mm×100mm×10mm ثخانة
الرافع: 8"×3mm
الكوع: 8"×3mm ثخانة

يقوم التصميم الخاص بتشكيل مرسى صلب حتى لأطول أنظمة ري.

لوحة التحكم
المفتاح الرئيسي
محول التحكم
مفتاح التشغيل والإيقاف
الموصل الأساسي
مؤشرات المراقبة
موصلات الأمام/ الخلف بمستوى 600v في 30amps
الفيوزات ـــ 30amps
واقي الصواعق

شاشات النظام
طاقة التحكم
الضغط
آخر حركة للبرج
طاقة الدائرة الكهربائي للتحكم
حالة الدائرة الكهربائية للحماية
الدائرة الكهربائية للتحكم بالحركة العكسية
الدائرة الكهربائية للتحكم بالحركة للأمام
الدائرة الكهرابائية للتحكم بالمضخة
توريد طاقة 380V

إن التحكم الأساسي الذي لدينا يدعم أيضاً
لا يوجد فتح وقفل للماء
إتجاه المجرى (الوقف الذاتي/ العكس الذاتي)
تعديل السرعة
تتبع الفولطية القليلة
تتبع الفولطية المنخفضة
تتبع الفولطية الزائدة
التوقف في حالة الطوارئ
إيقاف ضغط الماء المنخفض

2. مولد ديزل

نحن نقدم مولدات ديزل بقوة تتراوح من 6 إلى 20kw لأنظمة الري ويمكننا تقديم مولدات ديزل صغيرة التي لن تقدمها حتى الماركات الكبيرة. إذا كنت تريدون قطع غيار أو قطع تبديل لهذه المولدات، يرجى الاتصال بنا.

المواصفات
رقم الموديل: PF15GF
الطاقة الأولية (kw/k VA): 15/19
الطاقة الإحتياطية (kw/k VA): 16.5/20.9
موديل المحرك: 4L22BD-4
موديل مولد التيار البديل: FD1E
الأبعاد (mm): 1360×560×885
الوزن (kg): 420

3. الجسور

يتم تركيب جسور معدنية مطلية بالزنك على الأبراج المتناوبة، كل واحد فيه عجلتين، وحدة تحريك محوري مع محرك التروس الكهربائي وصناديق التروس على العجلات؛ إن الحاجز الإلكتروني لنظام التسوية والفحص.

إن تصميم الجملون هو أهم جزء في نظام الري بالرش. لهذا تقوم شركة Rainfine بحساب الماكينات الهيكلية بدقة واختبار أنظمة الري في الظروف الصعبة. إن أنظمة الري المحوري الخاصة بنا متينة بما في الكفاية لتحمل 20 سنة من الحمل بدون أن تنحني أو تنكسر.

أثنين خيارات للأنبوب
1. الأنبوب المجلفن 8"، 6 5/8"، 5 9/16"
2. أنبوب مجلفن مع بطانة بولي 8"، 6 5/8"، 5 9/16" للماء الخاص

أحواض الجلفنة
الأبعاد الداخلية: 14,000 طول ×1,200 عرض ×2,000mm عمق
المزود: من قبل W. Pilling لشركة Riepe، ألمانيا، أكبر مصنع أحواض في العالم.
ثخانة جدار 50mm، لوحة أوروبية من درجة خاصة (أنظر للتحليل في الأسفل)
التحليل النموذجي: C، .08% ؛ Mn، .5% ؛ P، .02% ؛ Si، مقدار ضئيل فقط
حجم الزنك للحوض: 90 طن
وزن الحوض: 25,150kgs
معايير الجودة: BS-729, ASTM-A123

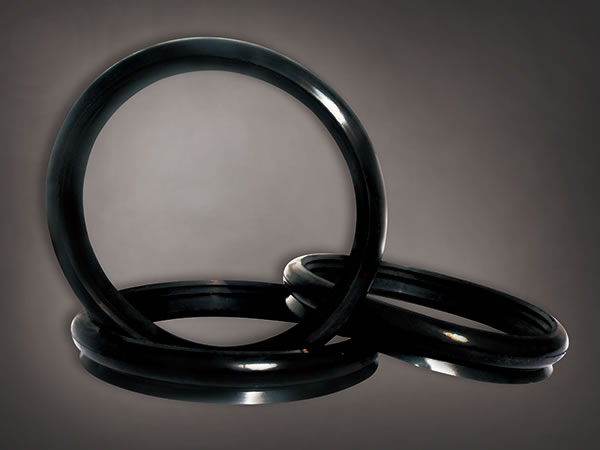

إن التصميم المشترك المرن هذا يجعل المحور قوي ومرن بما فيه الكفاية لمواجهة الدوران أو التضاريس الجبلية في خلال الحركة. لإن المقرن المصنوع من الألومنيوم سوف ينكسر إذا كانت الجسور غير محاذاة بشكل جيد، مما قد يسبب تسرب للماء وهبوط ضغط الماء، لقد قمنا بتصميم لوحة التحكم لإيقاف النظام و وقف الماكينة عندما ينخفض ضغط الماء. إن لوازم الأنابيب المطاطية تساعد على تخفيض المقاومة وإحتكاك الماء.

نحن نستخدم نظام التسخين الكهربائي ذات تردد عالي لتسخين كلا الطرفين للقضبان الفولاذية ونستخدم ماكينة التشكيل بالطرق لتشكيل هذه القضبان. عندما يتم قطع القضيب، فإن القضيب الفولاذي وقطعة الرأس لديها نفس البنية الجزيئية. يمكن لقضيب الدعامات أن يتحمل 60,000psi. نحن نستخدم قضبان ذات قطر 22mm بدلاً من 19mm، مما يجعل قضبان الدعم التي لدينا أقوى من تلك التي في السوق.

أثنين خيارات للمقرن
1. مقرن UMC تقليدي (يسار): لم يعد يستخدم
2. مقرن C-X UMC (يمين)
وحدات تأتي مجمعة مسبقاً
تصميم عالمي
تركيب لمفتاح ربط واحد سهل
تصميم مقاوم للـ UV

أثنين خيارات لصندوق التروس
1. معيار Cummins (يسار):
المادة: الحديد الرمادي HT250
مادة القضيب: فولاذ مطروق ذو قوة عالية
زاوية ضغط التروس والقضيب اللولبي هي 14 1/2 درجة
2. صندوق تروس Rainfine قوي (يمين):
المادة: حديد دكتايل HT300
مادة القضيب: فولاذ 45

تم تعديل زاوية ضغط التروس وقضيب اللولبي
تحسين كبير أكثر من الموديلات القياسية
مصممة خصيصاً للاستخدام في الطقوس الدافئة التي يتم استخدام نظام الرش أكثر من 300 يوم في السنة

أثنين خيارات للإطارات
1. إطارات مطاطية:
11.2×38: إزالة وطفو جيد
14.9×24: إطار هوائي لا أنبوبي، لتحمل الجسور الأثقل والأطول
16.9×24: طفو أكثر لتحمل جسور أطول
2. إطارات بلاستيكية:
جنوط: 10×38 مع مساند بلاستيكية (16 قطعة×4kgs لكل وحدة)
حجم مماثل لإطارات المطاطية 14.9×24
غير مسطحة/ حماية UV
تغيير المساند / من دون صيانة

الوصلة المنحنية: M X M، M X F، M X B، ذراع حفر وعادي

نحن نستخدم اللحام الأوتوماتيكي لتصنيع أنابيب توصيل منتظمة وذات جودة عالية. باستخدام تكنولوجيا الحفر المطورة في ألمانيا فإنها تعطي الأنابيب المنحنية توصيل قوي لمخارج الأنابيب، مما يخفض أي ضرر للوصل المنحنية عندما تهتز الرشاشات.

صندوق البرج
تقدير الموصل 600V في 16amp بالدقيقة
تقدير المفاتيح المحاذاة 277V في 15amp تم الاختبار إلى 10,000,000 دورة.
تقدير مفتاح On-off 600V في 10amps.

مواصفات الكابل
- 4# 14 مقياس، 6# 18 مقياس
- 4# 12 مقياس، 6# 14 مقياس
- 4# 10 مقياس، 6# 14 مقياس
- الـ PVC الداخلي يغطي ثاخنة 30mil
- درع ألومنيوم 8mil
- إن غطاء البوليثين الخارجي ذو كثافة عالية لديه ثخانة 15mil
- مقاومة ضد ضوء الشمس
- الحماية من الرطوبة والأوساخ

4. المُعلق

يتم استخدام كابل المُعلق ذو قوة عالية في المعالق الطويلة. إن هذا التصميم يساعد المزارعين على زيادة محاصيلهم بإستثمارات قليلة.

حجم الأنبوب
Φ141mm×3mm
Φ102mm×3mm
طول المُعلق:
6.70/13.41/20.12/26.82m

حجم الكابل
RF38213”O” Φ6×5.893M
RF38211”O” Φ6×19.526M
RF38210”O” Φ9×13.106M
RF38214”OW” Φ6×5.435M
RF101623”U” Φ6×6.858M
RF38209”OU” Φ9×25.133M
RF38215”OU” Φ9×14.376M
RF38212”O” Φ6×26.054M

5. مسدس رش المياه

نظام التحكم بمسدس رش المياه
عندما يتحرك المحور بجانب الزوايا، فإن مسدس رش المياه سوف يعمل ويغلق باستخدام صمام الملف اللولبي لكي يتمكن من تسقية مساحة أكثر. يتم التحكم بهذا الصمام باستخدام مفاتيح في المركز المحوري.

6. المرشة

إن الإختلافات الكبيرة في المحاصيل، التراب، الممارسات الزراعية وحالات الطقس في جميع أنحاء العالم، إلى جانب توفر مصادر المياه والطاقة، تتطلب مجموعة من الفعاليات لمرشة نظام الري بالرش. تم تصميم المرشات الخاصة بنا لتبسيط الخيارات الواسعة وجعلها مجموعة أساسية واحدة ومتعددة لمنتجات الري بالرش.

D3000
مرشة رش ثابتة التي تقوم بإنتاج نماذج متعددة وفقاً للوحات الرش الخاصة؛
إن الرش المزدوج المتقلب يسمح بالتحويل السهل لنماذج الرش؛
أختيار خيارات لوحة الرش للنبت، الري، أو رش الكيماويات؛
محول سحب الخرطوم إختياري للحصول على تطبيق دقيق بطاقة منخفضة - LEPA؛
يتم توفير دوائر جزئية.

S3000
رش معتدل بضغط منخفض؛
يستخدم حركة التدوير الحر لإنتاج طريقة رش للماء معتدلة مثل المطر؛
مصمم للمحاصيل والتربة الحساسة بشكل أكثر؛
توحيد متفوق مع تداخل أفضل ومعدل تطبيقات أخفض؛
هيكل حماية المحاصيل ذو طاقة منخفضة؛
يتم توفير دوائر جزئية.

R3000
قطر رش أكبر من تسوية مجرى اللف إلى معدلات التطبيق ذات مستوى منخفض، وقت تشبيع أطول وتغمير أقل؛
إن التداخل الزائد للرشاشات المتقاربة يحسن الإنتظام؛
يقلل من إنجراف الرياح وفقدان التبخر؛
يتم توفير دوائر جزئية.

O3000
إنتظام متفوق بضغط منخفض للتشغيل؛
إن الرف أو الحمالة المفكوكة تقوم بالقضاء على الرذاذ المائي والبقايا العالقة التي توجد بشكل شائع على الرشاشات التقليدية؛
عمر خدمة طويل، عملية ومتانة موثوقة؛
تطبيق ممتاز للماء، ضغط تشغيل 10-20 PSI؛
مقاومة للرياح، أقصى حفظ للماء والطاقة.

LDN
تقليل إلى أقصى حد من خسارات إنجراف الرياح، التبخر والتغمير بالماء؛
تصميم متعدد للوحة المنحرفة؛
تصميم قوي للمرور من خلال المحاصيل الطويلة؛
ضغط منخفض - 6 إلى 15psi؛
رشاشات المواد الكيميائية تقوم برش تصاعدي للمحاصيل؛
الرشاشة بشكل فقاعات تقوم بإخراج الماء بنمط لطيف، هوائي مناسب للري مباشرة للأخدود؛

i-Wobs
عمل دوران منتظم خارج المركز، توحيد متميز؛
تطبيق منتظم، مثل المطر؛
مسافة رش ممتازة؛
إن التشغيل ذو ضغط منخفض من 10 إلى 20psi يحفظ الطاقة على مدار السنة.

Xi-Wob
تغطية مساحة ضخمة
ضغط منخفض جداً
فوهات سهلة التنظيف وسهلة التغيير
حجم القطيرات اللازمة لنوع التربة
تأثير موحد
كثافة التطبيق
مسافة رش ممتازة

رش فائق
أنواع مختلفة واسعة من الرشاشات المنحرفة المرمزة باللون لتخصيص نموذج التوزيع؛
نموذج الرش 360 درجة كاملة؛
تشغيل ذو ضغط منخفض: 6-25psi؛
يوجد رشاشات رش الكيماويات و وصلة توصيل الخرطوم.

7. حاقن المواد الكيميائية

إن حاقن المواد الكيميائية لديه قابلية 85 إلى 500LPH وأقصى ضغط لـ 12 بار. دقة القياس هي +/- 2% مع معدل تدفق 10%-100%.

8. فلاتر متعددة

على الرغم من أن المحاور تتطلب فلتر واحد، فإن الفلاتر المتعددة هي قطع إختيارية جيدة عندما يمتلي الفلتر بالأوساخ بسرعة. إن الصورة التي في اليسار هي لنظام حشدي مع 3 فلاتر لـ 3 محاور. الصورة الثانية هي نظام الفلتر الذي تم استخدامه مع فلتر متقطع للحصول على ري بالتنقيط فعال.

9. نظام الرجوع والوقف الأوتوماتيكي

بسبب العوامل مثل التضاريس، الحظائر والمنازل، وغيرها من العوائق، فإن المحور قد لا يمكنه أن يعمل بدائرة كاملة. إن نظام الوقف والرجوع الأوتوماتيكي يقوم بالتحكم بالمحور لتجنب التصادم. عندما ينصدم الحاجز الذي في البرج الأخير بذراع حساس، فإن المحور سوف يقف ويعود أوتوماتيكياً. إن هذا النظام يضم صندوق التحكم، ذراع الحساس، ذراع إجتياز، كابل وسبرنجات، ومنع الإصطدام.

10. الشحن

يتم تغليف كل جسر في صندوق خشبي مع قائمة تعبئة واضحة وتعليمات تركيب سهلة. إن جميع الصناديق الخشبية صلبة لضمان التصدير والنقل الآمن.
يمكن تحميل الجسر المركب 500m (9جسور) في حاوية 1 x 40'HC.

11. التركيب

سوف نقوم بإرسال لكم مهندسين للأشراف على التركيب. عادة النظام المحوري ذو 7 جسور يتطلب ثمانية أشخاص للعمل لمدة أسبوع واحد لإنجاز عملية التركيب.

12. قطع الغيار والضمان

سوف نقوم بشحن 2% من القطع الغيار مع المعدات في الحاوية، وهي القطع التي تم ذكرها في العقد. إن الممثلين أو التجار المحليين سوف يقومون بمساعدة المزارعين على تغيير القطع التالفة عند الحاجة.
